9-按键点亮LED

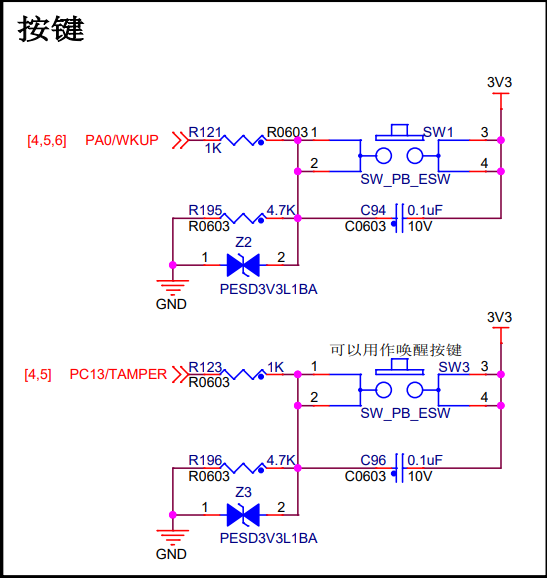

1 硬件设计

• 本开发板来自野火的STM32F429IGTb V2 开发板，资料链接：https://doc.embedfire.com/products/link/zh/latest/mcu/stm32/ebf_stm32f429_tiaozhanzhe_v1_v2/download/stm32f429_tiaozhanzhe_v1_v2.html

2 软件设计

以下代码来源于野火整合：
https://gitee.com/Embedfire-stm32f429-tiaozhanzhe/ebf_stm32f429_tiaozhanzhe_std_code

2.1 前提准备

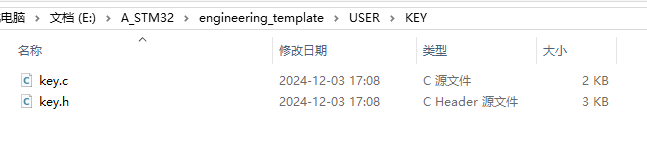

• 在工程目录下面的USER 文件夹中创建KEY 文件夹，在新创建的KEY 文件夹中创建两个文件key.h 和key.c
• key.h：按键引脚宏定义
• key.c：按键 灯引脚函数程序

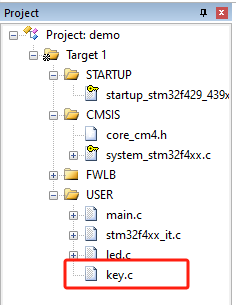

• 将key.c 添加进USER 组中
• 前一篇文章程序：http://ckun.fun/index.php/2024/12/03/standard_library_led/

2.2 key.h

#ifndef __KEY_H
#define	__KEY_H

#include "stm32f4xx.h"

#define KEY1_PIN                  GPIO_Pin_0
#define KEY1_GPIO_PORT            GPIOA
#define KEY1_GPIO_CLK             RCC_AHB1Periph_GPIOA

#define KEY2_PIN                  GPIO_Pin_13
#define KEY2_GPIO_PORT            GPIOC
#define KEY2_GPIO_CLK             RCC_AHB1Periph_GPIOC

/** 按键按下标置宏
 * 按键按下为高电平，设置 KEY_ON=1， KEY_OFF=0
 * 若按键按下为低电平，把宏设置成KEY_ON=0 ，KEY_OFF=1 即可
 */
#define KEY_ON	1
#define KEY_OFF	0

// GPIO 初始化
void Key_GPIO_Config(void);
// 按键状态监测
uint8_t Key_Scan(GPIO_TypeDef* GPIOx,u16 GPIO_Pin);

#endif

2.3 key.c

#include "./key/key.h"

// 不精确的延时
void Key_Delay(__IO u32 nCount) {
    for (; nCount != 0; nCount--);
}

void Key_GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStructure;

    /*开启按键GPIO口的时钟*/
    RCC_AHB1PeriphClockCmd(KEY1_GPIO_CLK | KEY2_GPIO_CLK, ENABLE);

    /*选择按键的引脚*/
    GPIO_InitStructure.GPIO_Pin = KEY1_PIN;

    /*设置引脚为输入模式*/
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;

    /*设置引脚不上拉也不下拉*/
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

    /*使用上面的结构体初始化按键*/
    GPIO_Init(KEY1_GPIO_PORT, & GPIO_InitStructure);

    /*选择按键的引脚*/
    GPIO_InitStructure.GPIO_Pin = KEY2_PIN;

    /*使用上面的结构体初始化按键*/
    GPIO_Init(KEY2_GPIO_PORT, & GPIO_InitStructure);
}

/**
 * @brief  检测是否有按键按下
 *	@param 	GPIOx:具体的端口, x可以是（A...K）
 *	@param 	GPIO_PIN:具体的端口位， 可以是GPIO_PIN_x（x可以是0...15）
 * @retval  按键的状态
 *		@arg KEY_ON:按键按下
 *		@arg KEY_OFF:按键没按下
 */
uint8_t Key_Scan(GPIO_TypeDef * GPIOx, uint16_t GPIO_Pin) {
    /*检测是否有按键按下 */
    if (GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON) {
        /*等待按键释放 */
        while (GPIO_ReadInputDataBit(GPIOx, GPIO_Pin) == KEY_ON);
        return KEY_ON;
    } else
        return KEY_OFF;
}

2.4 main.c

#include "stm32f4xx.h"

#include "./led/bsp_led.h"

#include "./key/bsp_key.h"

int main(void) {
    /* LED 端口初始化 */
    LED_GPIO_Config();

    /*初始化按键*/
    Key_GPIO_Config();


    /* 轮询按键状态，若按键按下则反转LED */
    while (1) {
        if (Key_Scan(KEY1_GPIO_PORT, KEY1_PIN) == KEY_ON) {
            /*LED1反转*/
            LED1_TOGGLE;
        }

        if (Key_Scan(KEY2_GPIO_PORT, KEY2_PIN) == KEY_ON) {
            /*LED2反转*/
            LED2_TOGGLE;
        }
    }
}
